设计特性 :
◆精密铸造阀体
◆防脱出阀杆
◆直装平台设计
◆全通径设计
◆带锁手柄可选配
◆螺纹标准: NPT,BSP,BSPT,DIN259/2999,Rc,Rp
◆工作压力：1.6 2.5 4.0 6.4MPa
◆适用温度：-29°C~150°C(300°C)
◆适用介质： 水、油、气等

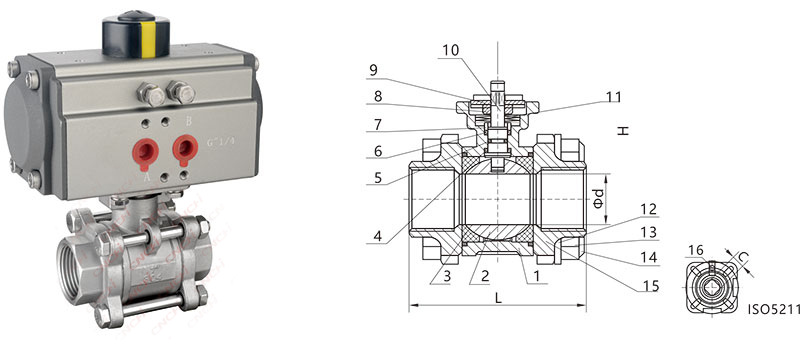

主要部件及材料
I ITEM 零配件 主要材质 1 阀体 WCB CF8 CF8M 2 球体 304 316 3 阀座 PTFE RPTFE 4 止推垫片 PTFE RPTFE 5 O型圈 VITON 6 填料 PTFE RPTFE 7 压盖 304 8 螺母 304 9 止动势圏 304 10 阀杆 304 316 11 蝶簧 304 12 弹垫 Plastic 13 螺母 304 14 螺栓 304 15 阀盖 WCB CF8 CF8M 16 定位插销 304 主要尺寸
SIZE Φd L C ISO5211 1/2" DN15 15 70 9 F03/F04 3/4" DN20 20 80 9 F03/F04 1" DN25 25 90 11 F04/F05 1-1/4" DN32 32 110 11 F04/F05 1-1/2" DN40 38 120 14 F05/F07 2" DN50 49 140 14 F05/F07 2-1/2" DN65 65 180 17 F07/F10 3" DN80 78 200 17 F07/F10 4" DN100 98 240 17 F07/F10
