设计特性
设计标准：GB/T 12235，GB/T 12224
连接法兰：GB/T 9124.1,JB/T 79
试验检验：JB/T9092,GB/T 13927
适用介质：水、油、汽等
主要部件及材料

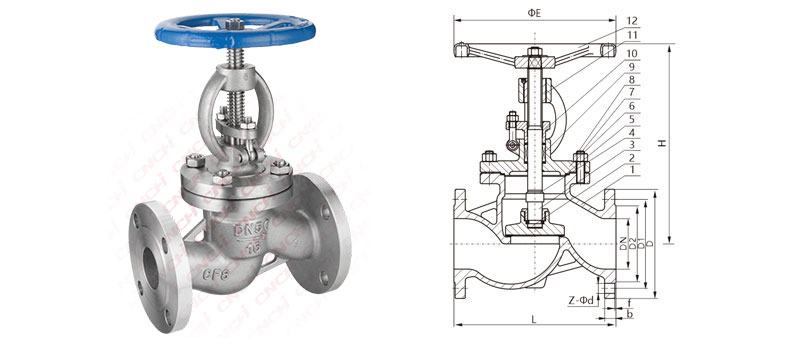

序号 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3M 2 阀瓣 WCB+D507 F304 F316L 3 阀杆 2Cr13 F304 F316L 4 阀瓣盖 2Cr13 F304 F316L 5 垫片 柔性石墨+不锈钢 PTFE 6 阀盖 WCB CF8 CF8M CF3M 7 双头螺柱 B7 B8 8 六角螺母 2H A194-8 9 填料 柔性石墨 PTFE 10 填料压盖 WCB CF8 11 阀杆螺母 铜合金 12 手轮 KTH330-08 QT400-17 主要尺寸 (1.6MPa) (mm)
尺寸 L D D1 D2 H ФE z-Фd 1/2" DN15 130 95 65 45 218 120 4-14 3/4" DN20 150 105 75 58 258 140 4-14 1" DN25 160 115 85 68 275 140 4-14 1-1/4" DN32 180 135/140 100 78 280 160 4-18 1-1/2" DN40 200 145/150 110 88 330 200 4-18 2" DN50 230 160/165 125 102 350 220 4-18 2-1/2" DN65 290 180/185 145 122 400 240 4(8)-18 3" DN80 310 195/200 160 138 355 260 8-18 4" DN100 350 215/220 180 158 415 280 8-18 5" DN125 400 245/250 210 188 460 320 8-18 6" DN150 480 280/285 240 212 510 350 8-23/22 8" DN200 600 335/340 295 268 710 450 12-23/22 10" DN250 650 405 355 320 12-25/26 12" DN300 750 460 410 378 12-25/26 14" DN350 850 520 470 438 16-25/26 16“ DN400 950 580 525 490 16-30 注：阀门连接法兰尺寸可根据用户要求设计。
