说明 :
◆浙泰牌、晨太牌
◆锻钢阀体
◆防脱出阀杆
◆螺纹标准:NPT,BSP,BSPT,DIN259/2999,Rc,Rp
◆工作压力:1.6,2.5,4.0,6.4MPa
◆适用温度:-29°C~150°C(300°C)
◆适用介质:水、油、气等

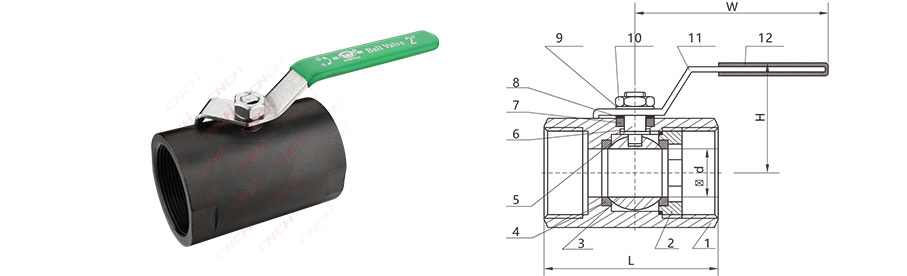

主要部件及材料
ITEM 零配件 主要材质 1 阀体 A105,304,316 2 端盖 A105,304,316 3 球体 304,316 4 阀座 PTFE.RPTFE 5 阀杆 304,316 6 止推垫片 PTFE.RPTFE 7 填料 PTFE，RPTFE 8 垫圈 304 9 弹垫 304 10 螺母 304 11 手柄 201,304 12 手柄套 Plastic 主要尺寸
SIZE d Φd L H W 4/1" DN6 5 20 48 30 85 3/8" DN10 8 27 58 37 88 2/1" DN15 10.5 31.5 60 38 90 3/4" DN20 13 37 66 45 92 1" DN25 17 44 72 47 100 1-1/4" DN32 22 53 89 60 128 1-1/2" DN40 25 60 96 63 128 2" DN50 32 72 108 74 140 2-1/2" DN65 40 88 130 90 180 3" DN80 50 103 148 100 200 4" DN100 65 135 188 115 230
