设计特性 :
◆设计标准：GB/T 12237
◆适用温度：
-29°C~150°C(300°C)
◆试验检验：JB/T9092,GB/T 13927
◆适用介质：
水、油、气等

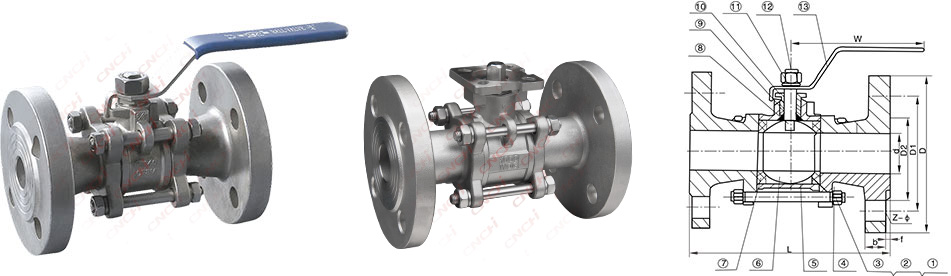

主要部件及材料ITEM 零配件 主要材质 1 螺栓 304 2 垫圈 304 3 螺母 304 4 阀盖 WCB CF8 CF8M 5 阀体 WCB CF8 CF8M 6 球体 304 316 7 密封圏 PTFE RPTFE 8 阀杆 304 316 9 填料 PTFE RPTFE 10 压盖螺母 304 11 垫圈 304 12 螺母 304 13 手柄 201 304 主要尺寸
SIZE d L D D1 D2 W Z-Φ M2" DN15 15 130 95 65 45 125 4-14 3/4" DN20 20 150 105 75 55 140 4-14 1" DN25 25 160 115 85 65 140 4-14 1-1/4" DN32 32 180 135 100 78 180 4-18 2-M2" DN40 38 200 145 110 85 200 4-18 2" DN50 50 230 160 125 100 220 8-18 2-M2" DN65 65 290 180 145 120 320 8-18 3" DN80 76 310 195 160 135 320 8-18 4" DN100 100 350 215 180 155 340 8-18
