设计特性 :
◆精密铸造阀体
◆防脱出阀杆
◆全通径设计
◆带锁手柄可选配
◆工作压力：1.6,2.5,4.0,6.4MPa
◆适用温度：-29°C~150°C(300°C)
◆适用介质：水、油、气等

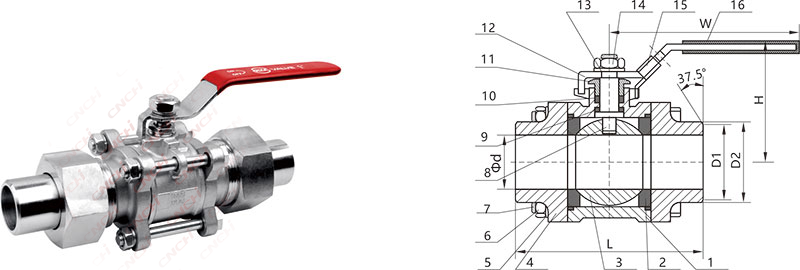

主要部件及材料
ITEM 零配件 主要材质 1 阀体 WCB CF8 CF8M 2 阀座 PTFE RPTFE 3 球体 304 316 4 阀盖 WCB CF8 CF8M 5 弹垫 304 6 螺母 304 7 螺栓 304 8 阀杆 304 316 9 止推势片 PTFE RPTFE 10 填料 PTFE RPTFE 11 压盖 304 12 手柄 201 304 13 弹势 304 14 螺母 304 15 锁装置 201 304 16 手柄套 Plastic 主要尺寸
SIZE Φd L W H 1/4" DN6 10.5 65 52 95 3/8" DN10 12 65 52 95 1/2" DN15 15 70 55 100 3/4" DN20 20 80 63 115 1" DN25 25 90 75 125 1-1/4" DN32 32 110 81 145 1-1/2" DN40 38 120 95 160 2" DN50 49 140 110 175 2-1/2" DN65 65 180 131 220 3" DN80 78 200 140 240 4" DN100 98 240 170 315
