设计特性 :
◆精密铸造阀体
◆防脱出阀杆
◆带锁手柄可选配
◆螺纹标准: NPT,BSP,BSPT, DIN259/2999,Rc,Rp
◆工作压力: 1.6,2.5,4.0,6.4MPa
◆适用温度: -29°C~150°C(300°C)
◆适用介质: 水、油、气等

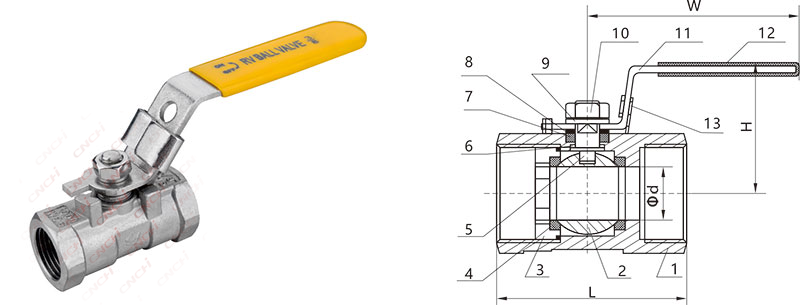

主要部件及材料
ITEM 零配件 主要材质 1 阀体 WCB，CF8，CF8M 2 端盖 304,316 3 球体 WCB，CF8，CF8M 4 阀座 PTFE，RPTFE 5 阀杆 304,316 6 止推垫片 PTFE’RPTFE 7 填料 PTFE’RPTFE 8 垫圈 304 9 弹垫 304 10 螺母 304 11 手柄 201,304 12 手柄套 Plastic 13 锁装置 201,304 主要尺寸
SIZE Φd L H W 1/4" DN6 5 40 28 72 3/8" DN10 7 45 30 80 1/2" DN15 9 56 35 95 3/4" DN20 12 58 45 98 1" DN25 15 70 50 110 1-1/4" DN32 20 78 55 130 1-1/2" DN40 25 84 60 142 2" DN50 32 100 68 146 2-1/2' DN65 38 110 92 180 3' DN80 49 135 115 220 4' DN100 65 190 134 230
