设计特性
连接法兰：GB/T 9124.1,JB/T 79
试验检验：JB/T9092,GB/T 13927
适用介质：水、油等

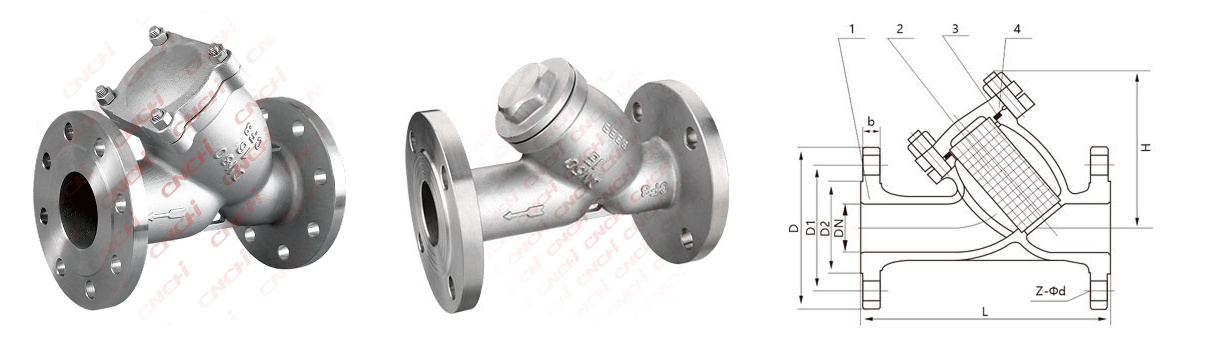

主要部件及材料
序号 零配件 主要材质 1 阀体 WCB CF8 CF8M 2 滤网 304 316 3 垫片 PTFE RPTFE 4 阀盖 WCB CF8 CF8M 主要尺寸(1.6MPa) (mm)
尺寸 L H D D1 D2 Z-Φd 1/2" DN15 136 60 95 65 45 4-14 3/4" DN20 143 65 105 75 58 4-14 1" DN25 152 73 115 85 68 4-14 1-1/4" DN32 166 90 135 100 78 4-18 1-1/2" DN40 200 96 145 110 88 4-18 2" DN50 220 118 160 125 102 4-18 2-1/2" DN65 250 290 146 180 145 122 8-18 3" DN80 280 310 160 195 160 138 8-18 4" DN100 320 350 195 215 180 158 8-18 5" DN125 340 400 245 210 188 8-18 6" DN150 385 480 280 240 212 8-22 8" DN200 480 550 335 295 268 12-22 12" DN250 555 622 405 355 320 12-26 14" DN300 620 711 460 410 378 12-26 注：阀门连接法兰尺寸可根据用户要求设计。
