设计特性
设计标准：GB/T 12235，GB/T12224
连接法兰：GB/T 9124.1,JB/T 79
试验检验：JB/T9092,GB/T 13927
适用介质：水、油等

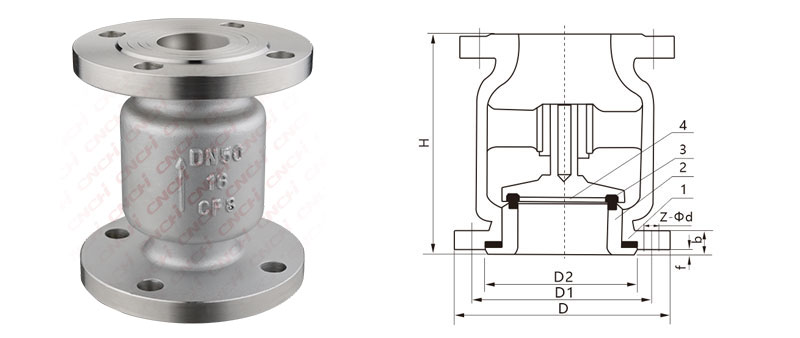

主要部件及材料
序号 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3 CF3M 2 阀盖 WCB CF8 CF8M CF3 CF3M 3 阀座 WCB+D507Mo CF8 CF8M CF3 CF3M 4 阀瓣 WCB+D507 CF8 CF8M CF3 CF3M 主要尺寸 (1.6MPa) (mm)
尺寸 H D D1 D2 Z-Φd 1-1/4" DN32 150 135 100 78 4-18 1-1/2" DN40 160 145 110 88 4-18 2" DN50 170 160 125 102 4-18 2-1/2" DN65 180 180 145 122 8-18 3" DN80 200 195 160 138 8-18 4" DN100 210 215 180 158 8-18 5" DN125 275 245 210 188 8-18 6" DN150 300 280 240 212 8-22 8" DN200 380 335 295 268 12-22 注：阀门连接法兰尺寸可根据用户要求设计。
