设计特性
设计标准：GB/T 12236，GB/T 12224
连接法兰：GB/T 9124.1,JB/T 79
试验检验：JB/T9092,GB/T 13927
适用介质：水、油等

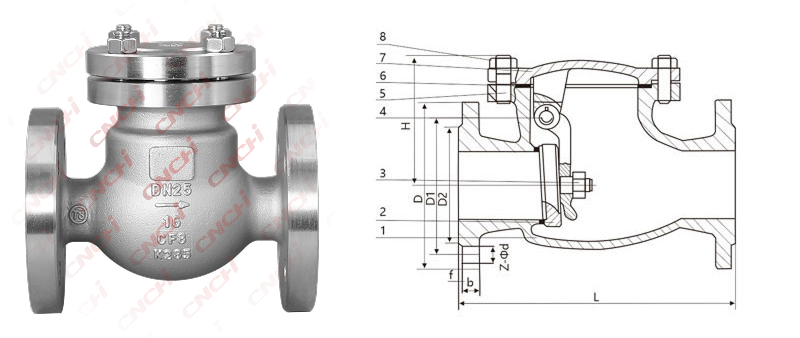

主要部件及材料
序号 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3M 2 阀瓣 WCB+D507 CF8 CF8M CF3M 3 盘螺母 45 35CrMo 20Cr2Mov 0Cr18Ni9 0Cr17Ni12Mo2 4 挂销 1Cr13 2Cr13 1Cr18Ni90Ti 0Cr18Ni12Mo2Ti 5 螺栓 B7 B8 6 垫片 柔性石墨+不锈钢 7 阀盖 WCB CF8 CF8M CF3M 8 螺母 45 35CrMo 20Cr2Mov 0Cr18Ni9 0Cr17Ni12Mo2 主要尺寸 (1.6MPa) (mm) 法兰按GB/T9124.1-2019
尺寸 L D D1 D2 z-Φd H 1" DN25 160 115 85 68 4-Φ18 100 1-1/4" DN32 180 135 100 78 4-Φ18 105 1-1/2" DN40 200 145 110 88 4-Φ18 115 2" DN50 230 160 125 102 4-Φ18 135 2-1/2" DN65 290 180 145 122 8-Φ18 142 3" DN80 310 195 160 138 8-Φ18 165 4" DN100 350 215 180 158 8-Φ18 180 5" DN125 400 245 210 188 8-Φ18 210 6" DN150 480 280 240 212 8-Φ22 233 8" DN200 550/600 335 295 268 12-Φ22 304 10" DN250 650/730 405 355 320 12-Φ26 348 12" DN300 750/850 460 410 378 12-Φ26 390 注：阀门连接法兰尺寸可根据用户要求设计。
