设计特性
设计标准：GB/T 12235，GB/T12224
连接法兰：GB/T 9124.1,JB/T 79
试验检验：JB/T9092,GB/T 13927
适用介质：水、油等
主要部件及材料

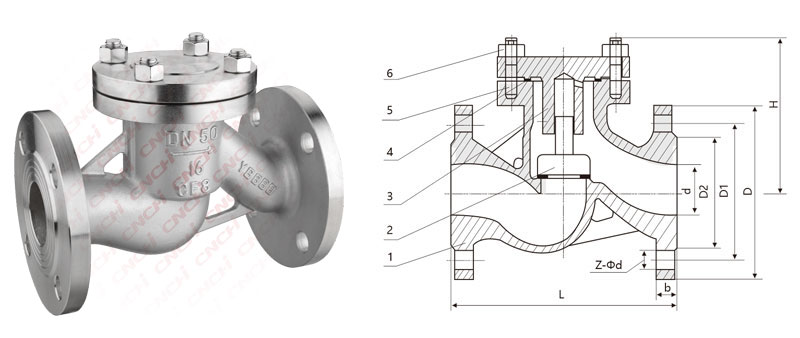

序号 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3 CF3M 2 阀瓣 WCB+D507 CF8 CF8M CF3 CF3M 3 阀盖 WCB CF8 CF8M CF3 CF3M 4 垫片 柔性石墨+不锈钢 5 螺栓 B7 B8 6 螺母 2H A194-8 主要尺寸 (1.6MPa) (mm) GB/T9124.1-2019
尺寸 L D D1 D2 Z-Φd H 1/2" DN15 130 95 65 45 4-Φ14 85 3/4" DN20 150 105 75 58 4-Φ14 90 1" DN25 160 115 85 68 4-Φ14 100 1-1/4" DN32 180 135 100 78 4-Φ18 105 1-1/2" DN40 200 145 110 88 4-Φ18 115 2" DN50 230 160 125 102 4-Φ18 135 2-1/2" DN65 290 180 145 122 8-Φ18 142 3" DN80 310 195 160 138 8-Φ18 165 4" DN100 350 215 180 158 8-Φ18 180 5" DN125 400 245 210 188 8-Φ18 210 6" DN150 480 280 240 212 8-Φ22 233 8" DN200 600 335 295 268 12-Φ22 304 10" DN250 650 405 355 320 12-Φ26 12" DN300 750 460 410 378 12-Φ26 注：阀门连接法兰尺寸可根据用户要求设计。
