设计特性
精密铸造阀体
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力：200PSI
适用温度：-29°C~150°C(280°C)
适用介质：水、油、气等

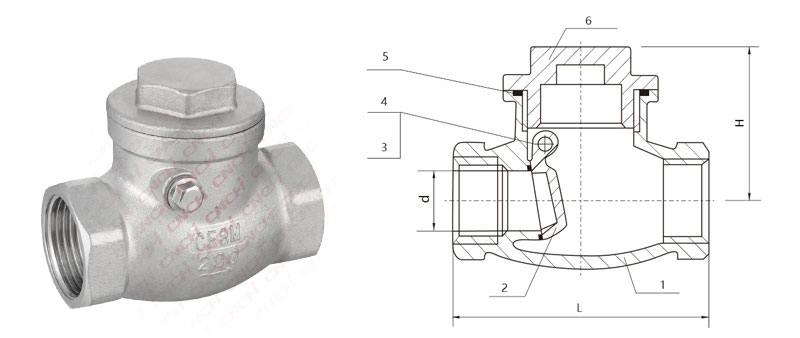

主要部件及材料
序号 零配件 主要材质 1 阀体 CF8 CF8M 2 阀瓣 CF8 CF8M 3 销轴 304 4 密封圈 PTFE RPTFE 5 密封圈 PTFE RPTFE 6 阀盖 CF8 CF8M 主要尺寸 (mm)
尺寸 d L H 1/2" DN15 15 63 42 3/4" DN20 20 72 / 78 48 1" DN25 25 86 52 1-1/4" DN32 32 98 / 102 60 1-1/2" DN40 40 110 / 113 65 2" DN50 50 130 72 2-1/2" DN65 63 165 95 3" DN80 78 190
