设计特性
精密铸造阀体
手轮操作
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力：200PSI
适用温度：-29°C~120°C(280°C)

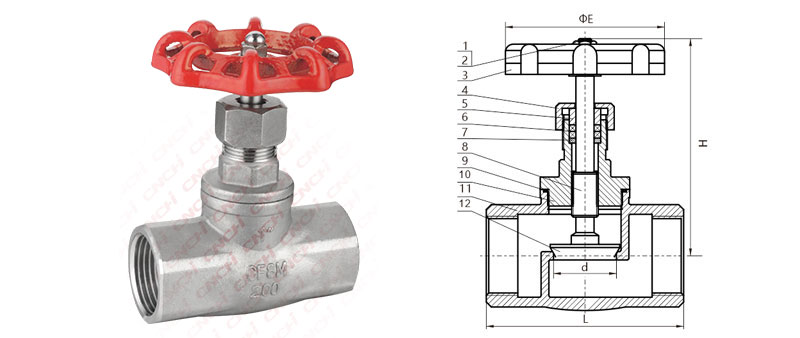

主要部件及材料
序号 零配件 主要材质 1 螺母 304 2 垫片 304 3 手轮 WCB KTL330-08 4 紧固盖 304 316 5 压盖 304 316 6 填料 PTFE RPTFE 7 垫圈 304 316 8 阀杆 304 316 9 密封圈 PTFE RPTFE 10 阀盖 CF8 CF8M 11 阀体 CF8 CF8M 12 阀芯 304 316 主要尺寸 (mm)
尺寸 d L H ФE 1/2" DN15 15 60 / 65 85 65 3/4" DN20 20 70 / 78 90 72 1" DN25 25 80 / 86 95 79 1-1/4" DN32 32 90 / 98 108 95 1-1/2" DN40 40 104 / 114 130 95 2" DN50 50 120 / 136 140 108 2-1/2" DN65 65 165 175 160 3" DN80 80 189 200 160
