设计特性
精密铸造阀体
手轮操作
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力：200PSI
适用温度：-29°C~120°C(280°C)
适用介质：水、油、气等

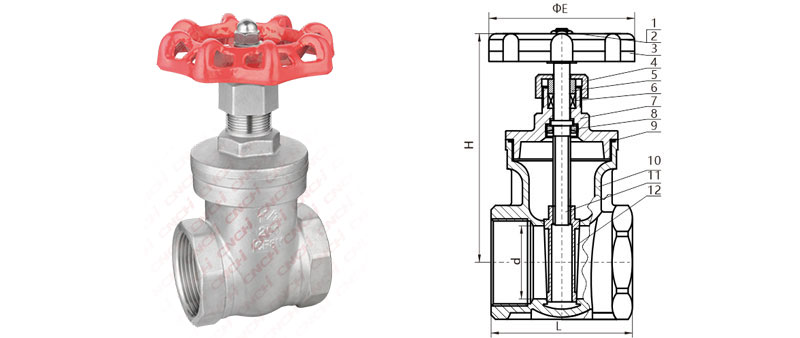

主要部件及材料
序号 零配件 主要材质 1 螺母 304 2 垫片 304 3 手轮 WCB KTL330-08 4 紧固盖 304 316 5 压盖 304 316 6 填料 PTFE RPTFE 7 阀盖 CF8 CF8M 8 压盖 304 316 9 密封圈 PTFE RPTFE 10 阀体 CF8 CF8M 11 阀杆 304 316 12 阀芯 304 316 主要尺寸 (mm)
尺寸 d L H ФE 1/2" DN15 15 53 96 65 3/4" DN20 20 57 104 65 1" DN25 25 61 115 72 1-1/4" DN32 32 71 125 79 1-1/2" DN40 38 74 147 95 2" DN50 50 83 165 108 2-1/2" DN65 65 104 207 127
