设计特性 :
◆精密铸造阀体
◆防脱出阀杆
◆缩径设计
◆带锁手柄可选配

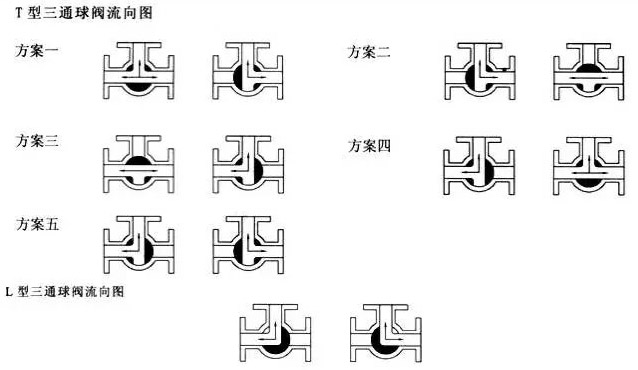

◆L或T型球设计
◆螺纹标准: NPT,BSP,BSPT,DIN259/2999,Rc,Rp
◆工作压力：1.6 2.5 4.0 6.4MPa
◆适用温度：-29°C~150°C(300°C)
◆适用介质： 水、油、气等

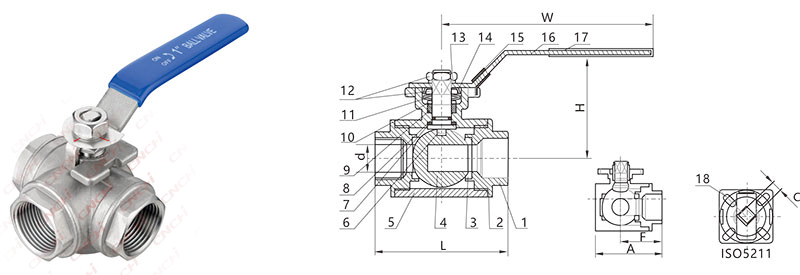

主要部件及材料
ITEM 零配件 主要材质 1 阀盖 WCB CF8 CF8M 2 密封圈 PTFE RPTFE 3 阀座 PTFE RPTFE 4 球体 304 316 5 阀体 WCB CF8 CF8M 6 阀杆 PTFE RPTFE 7 止片 PTFE RPTFE 8 O型圈 VITON 9 填料 PTFE RPTFE 10 压盖 304 11 蝶簧 304 12 螺母 304 13 弹垫 304 14 止动垫圈 304 15 锁装置 201 304 16 手柄 201 304 17 手柄套 Plastic 18 定位插销 304 主要尺寸
SIZE Φd L H W C ISO5211 1/2" DN15 12 72 60 115 9 F03/F04 3/4" DN20 15 83 65 115 9 F03/F04 1" DN25 18 92 75 145 11 F04/F05 1-1/4" DN32 25 112 80 160 11 F04/F05 1-1/2" DN40 32 125 102 180 14 F05/F07 2" DN50 38 150 112 200 14 F05/F07 2-1/2" DN65 49 195 135 240 17 F07/F10
