设计特性 :
◆精密铸造阀体
◆防脱出阀杆
◆带锁手柄可选配
◆工作压力：1.6,2.5MPa
◆适用温度：-29°C~150°C(300°C)
◆适用介质：水、油、气等
主要部件及材料
ITEM 零配件 主要材质 1 阀盖 CF8 CF8M 2 阀体 CF8 CF8M 3 阀座 PTFE RPTFE 4 球体 304 316 5 螺母 304 6 阀杆 304 316 7 填料 PTFE RPTFE 8 压盖 304 9 止推垫片 304 10 手柄 201 304 主要尺寸

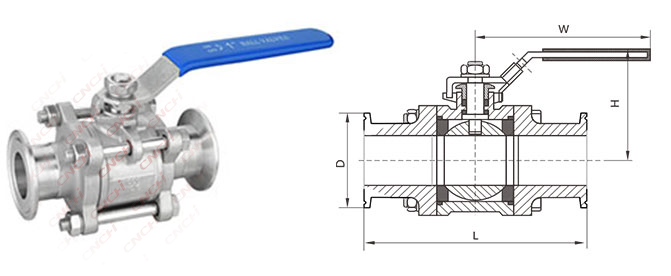

SIZE D L H W 1/2" DN15 25.5 50.5 95 55 110 3/4" DN20 50.5 105 63 125 1" DN25 50.5 115 75 145 1-1/4" DN32 50.5 125 82 160 1-1/2" DN40 50.5 64 135 95 180 2" DN50 64 77.5 150 110 220 2-1/2" DN65 77.5 91 190 131 240 3" DN80 91 106 220 140 290 4" DN100 119 280 170 315
广式球阀
商品编号：50
