设计特性
设计标准：GB/T 12234 GB/T12224
连接法兰：GB/T 9124.1,JB/T 79
试验检验：JB/T9092,GB/T 13927
适用介质：水、油、气等

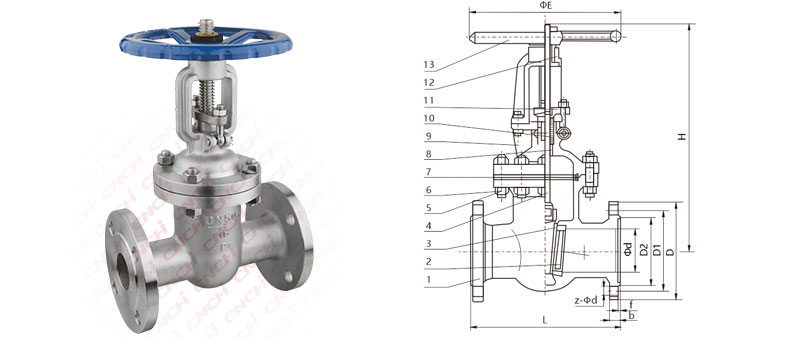

主要部件及材料
序号 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3M 2 阀瓣 WCB+D507 CF8 CF8M CF3M 3 阀座 WCB+D507Mo 304 316L 304+STL 316L+STL 4 阀杆 2Cr13 F304 F316L 5 双头螺柱 B7 B8 6 六角螺母 2H A194-8 7 垫片 柔性石墨+不锈钢 PTFE 8 上密封座 WCB+D507Mo 304 316L 304+STL 316L+STL 9 阀盖 WCB CF8 CF8M CF3M 10 填料 柔性石墨 PTFE 11 填料压盖 WCB CF8 CF8M CF3M 12 阀杆螺母 铜合金 13 手轮 KTH330-08 QT400-17 主要尺寸(1.6MPa) (mm) GB/T 9124.1-2019
尺寸 Фd L 10压力-L D D1 D2 z-Фd ΦE 1/2" DN15 15 130 / 95 65 45 4-14 3/4" DN20 20 150 / 105 75 58 4-14 1" DN25 24 160 / 115 85 68 4-14 1-1/4" DN32 31 180 / 140 100 78 4-18 1-1/2" DN40 38 200 165 150 110 88 4-18 180 2" DN50 47 250 180 165 125 102 4-18 220 2-1/2" DN65 63 265 195 185 145 122 8-18 240 3" DN80 76 280 210 200 160 138 8-18 260 4" DN100 100 300 230 220 180 158 8-18 280 5" DN125 120 325 255 250 210 188 8-18 320 6" DN150 142 350 280 285 240 212 8-22 350 8" DN200 195 400 330 340 295 268 12-22(8-22) 400 10" DN250 240 450 380 405 355 320 12-26 450 12" DN300 290 500 420 460 410 378 12-26 500 14" DN350 336 550 450 520 470 438 16-26 600 16" DN400 387 600 480 580 525 490 16-30 650 注：阀门连接法兰尺寸可根据用户要求设计。
