设计特性
◆精密铸造阀体
◆防脱出阀杆
◆螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
◆工作压力：1.6MPa
◆适用温度：-20°C~120°C(250°C)
◆适用介质：水、油、气等

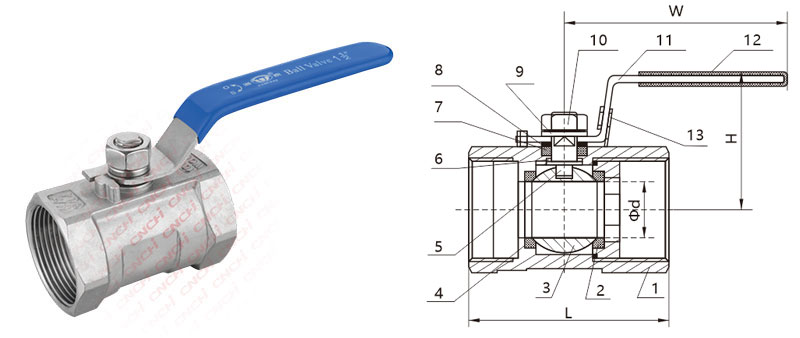

主要部件及材料
序号 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3M 2 端盖 304 316 316L 3 球体 304 316 316L 4 阀座 PTFE RPTFE 5 阀杆 304 316 316L 6 止推垫片 PTFE RPTFE 7 填料 PTFE RPTFE 8 垫圈 304 9 弹垫 304 10 螺母 304 11 手柄 201 304 12 手柄套 Plastic 13 锁装置 201 304 主要尺寸 (mm)
尺寸 Φd L H W 1/4" DN6 5 40 28 72 3/8" DN10 7 45 30 80 1/2" DN15 9 54 35 95 3/4" DN20 12 57 40 98 1" DN25 15 67 50 110 1-1/4" DN32 20 75 55 130 1-1/2" DN40 25 81 60 142 2" DN50 32 94 68 146 2-1/2' DN65 38 110 92 180 3' DN80 49 132 115 220 4' DN100 65 184 134 230
一片式内螺纹球阀
商品编号：1PC
商品型号：Q11F-16P
