设计特性
精密铸造阀体
防脱出阀杆
全通径设计
带锁手柄可选配
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力：1.6~2.5MPa
适用温度：-20°C~120°C(250°C)
适用介质：水、油、气等

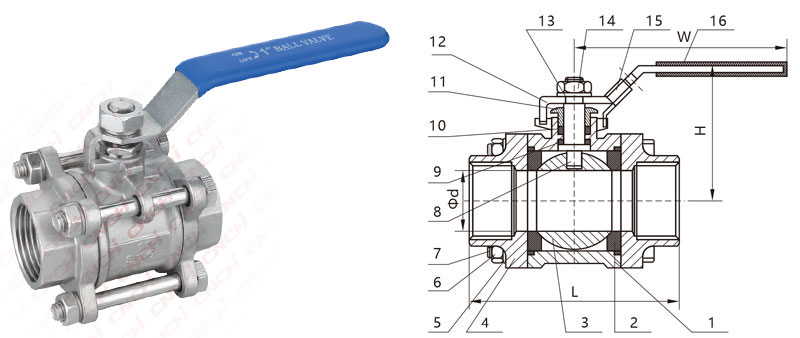

主要部件及材料
序号项目 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3M 2 阀座 PTFE RPTFE 3 球体 304 316 316L 4 阀盖 WCB CF8 CF8M CF3M 5 弹垫 304 6 螺母 A2-70 304 7 螺栓 A2-70 304 8 阀杆 304 316 316L 9 止推垫片 PTFE RPTFE 10 填料 PTFE RPTFE 11 压盖 304 12 手柄 201 304 13 弹垫 304 14 螺母 304 15 锁装置 201 304 16 手柄套 Plastic 主要尺寸 (mm)
尺寸 Φd L H W 1/4" DN6 10.5 65 52 95 3/8" DN10 12 65 52 95 1/2" DN15 15 70 55 100 3/4" DN20 20 80 63 115 1" DN25 25 88 75 125 1-1/4" DN32 32 102 81 145 1-1/2" DN40 38 110 95 160 2" DN50 49 130 110 175 2-1/2" DN65 65 170 131 220 3" DN80 78 186 140 240 4" DN100 98 225 252 170 315
三片式内螺纹球阀
商品编号：3PC
商品型号：3P,Q11F-16
