设计特性
锻钢阀体
防脱出阀杆
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力：1.6~6.4MPa
适用温度：-20°C~120°C(250°C)
适用介质：水、油、气等

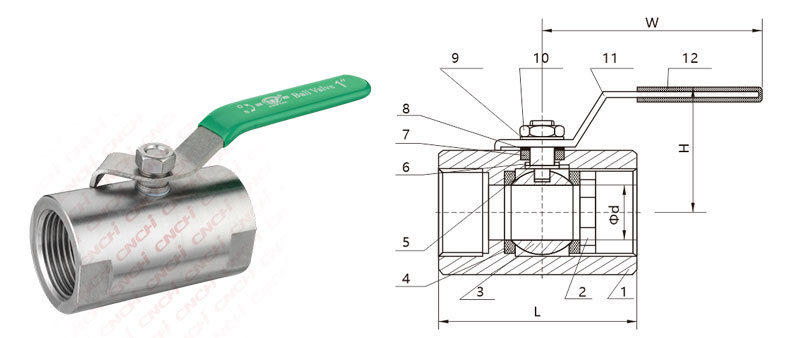

主要部件及材料
序号 零配件 主要材质 1 阀体 A105 304 316 2 端盖 A105 304 316 3 球体 304 316 4 阀座 PTFE RPTFE 5 阀杆 304 316 6 止推垫片 PTFE RPTFE 7 填料 PTFE RPTFE 8 垫圈 304 9 弹垫 304 10 螺母 304 11 手柄 201 304 12 手柄套 Plastic 主要尺寸（mm）
尺寸 d Φd L H W 1/4" DN6 5 20 48 30 85 3/8" DN10 8 27 58 37 88 1/2" DN15 10.5 31 60 38 90 3/4" DN20 13 37 66 45 92 1" DN25 17 43 72 47 100 1-1/4" DN32 22 53 89 60 128 1-1/2" DN40 25 60 96 63 128 2" DN50 32 72 108 74 140 2-1/2" DN65 40 88 130 90 180 3" DN80 50 103 148 100 200 4" DN100 65 135 188 115 230
