设计特性
锻钢阀体
防脱出阀杆
工作压力1.6~6.4MPa
适用温度: -20°C~120°C(250°C)
适用介质: 水、油、气等
主要部件及材料
序号 零配件 主要材质 1 阀体 A105 304 316 2 球体 304 316 3 阀杆 304 316 4 阀座 PTFE RPTFE 5 手柄 201 304 主要尺寸 (mm)

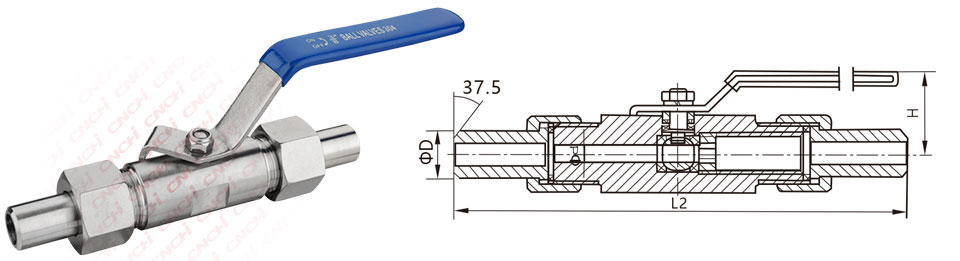

尺寸 Φd L1 L2 W H ΦD M 1/4" DN6 5 66 120 93 55 14 20x1.5 3/8" DN10 8 66 120 93 58 18 24x1.5 1/2" DN15 10.5 85 150 105 60 22 30x2 3/4" DN20 13 90 155 108 67 27 36x2 1" DN25 17 100 170 108 70 32 42x2 1-1/4" DN32 22 120 195 152 82 40 52x2 1-1/2" DN40 25 135 215 162 87 48 60x3 2" DN50 32 140 240 162 100 60 72x3
