设计特性
锻钢阀体
防脱出阀杆
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力： 2000PSI
适用温度：-20°C~120°C(250°C)
适用介质：水、油、气等

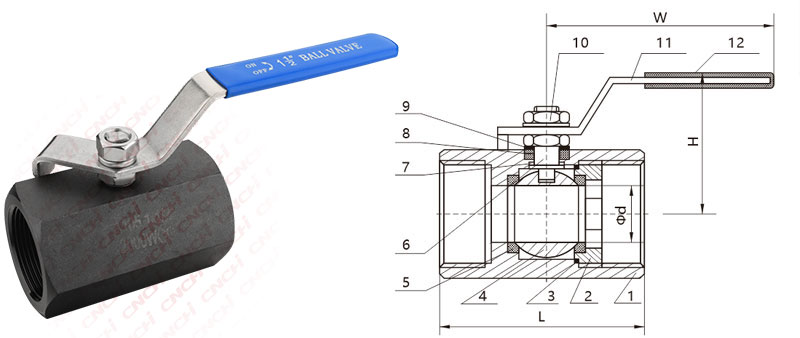

主要部件及材料
序号 零配件 主要材质 1 阀体 A105 304 316 2 端盖 A105 304 316 3 密封圈 PTFE RPTFE 4 球体 304 316 5 阀座 PTFE RPTFE 6 阀杆 304 316 7 止推垫片 PTFE RPTFE 8 填料 PTFE RPTFE 9 垫圈 304 10 螺母 304 11 手柄 201 304 12 手柄套 Plastic 主要尺寸 (mm)
尺寸 Φd L H W 1/4" DN6 5 42 42 85 3/8" DN10 7 46 48 88 1/2" DN15 9 62 52 110 3/4" DN20 12 70 58 120 1" DN25 15 86 65 140 1-1/4" DN32 20 93 75 160 1-1/2" DN40 25 101 80 165 2" DN50 32 115 90 190
