设计特性
精密铸造阀体
防脱出阀杆
缩径设计
带锁手柄可选配

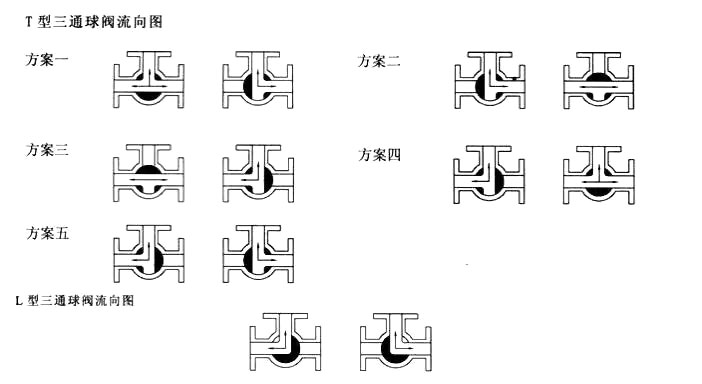

L或T型球设计
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力：1.6~2.5MPa
适用温度：-20°C~120°C(250°C)
适用介质：水、油、气等

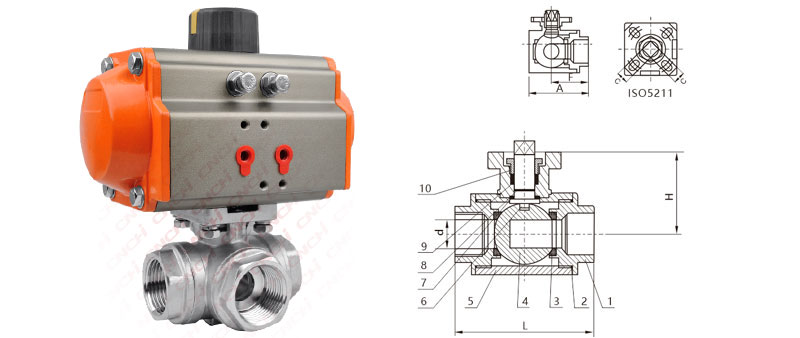

主要部件及材料
序号 零配件 主要材质 1 阀盖 WCB CF8 CF8M 2 密封圈 PTFE RPTFE 3 阀座 PTFE RPTFE 4 球体 304 316 5 阀体 WCB CF8 CF8M 6 阀杆 PTFE RPTFE 7 止推垫片 PTFE RPTFE 8 O型圈 VITON 9 填料 PTFE RPTFE 10 压盖 304 主要尺寸 (mm)
尺寸 Φd L H W C ISO5211 1/2" DN15 12 70 38 115 9 F03/F04 3/4" DN20 15 80 41 115 9 F03/F04 1" DN25 18 87 47 145 11 F04/F05 1-1/4" DN32 25 110 57 160 11 F04/F05 1-1/2" DN40 32 131 69 180 14 F05/F07 2" DN50 38 143 75 200 14 F05/F07 2-1/2" DN65 49 170 240 17 F07/F10
