设计特性
精密铸造阀体
防脱出阀杆
全通径设计
带锁手柄可选配
工作压力：1.6~2.5MPa
适用温度：-20°C~120°C(250°C)
适用介质：水、油、气等

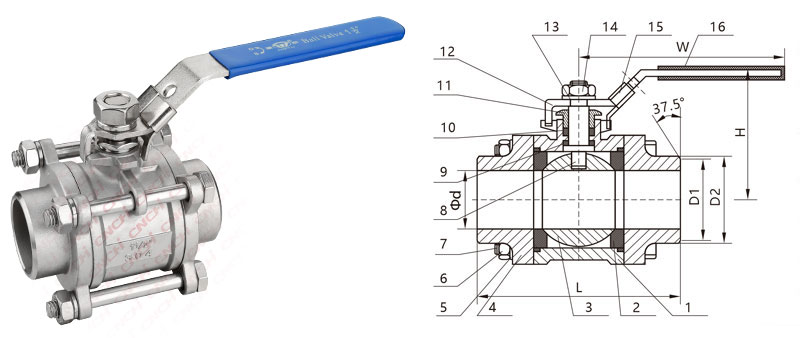

主要部件及材料
序号 零配件 主要材质 1 阀体 WCB CF8 CF8M CF3M 2 阀座 PTFE RPTFE 3 球体 304 316 316L 4 阀盖 WCB CF8 CF8M CF3M 5 阀盖 304 6 螺母 A2-70 304 7 螺栓 A2-70 304 8 阀杆 304 316 316L 9 止推垫片 PTFE RPTFE 10 填料 PTFE RPTFE 11 压盖 304 12 手柄 201 304 13 弹垫 304 14 螺母 A2-70 304 15 锁装置 201 304 16 手柄套 Plastic 主要尺寸（mm）
尺寸 Φd L H W 1/4" DN6 10.5 65 52 95 3/8" DN10 12 65 52 95 1/2" DN15 15 72 55 100 3/4" DN20 20 80 63 115 1" DN25 25 90 75 125 1-1/4" DN32 32 103 81 145 1-1/2" DN40 38 112 95 160 2" DN50 49 138 110 175 2-1/2" DN65 65 178 131 220 3" DN80 78 205 140 240 4" DN100 98 252 264 170 315
