设计特性
精密铸造阀体
防脱出阀杆
全通径设计
带锁手柄可选配
螺纹标准：NPT,BSP,BSPT,DIN259/2999,Rc,Rp
工作压力：1.6~2.5MPa
适用温度：-20°C~120°C(250°C)
适用介质：水、油、气等

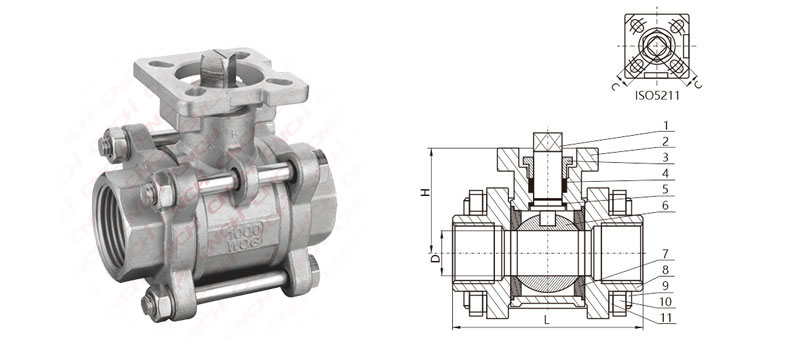

主要部件及材料
序号 零配件 主要材质 1 阀杆 304 316 2 阀体 WCB CF8 CF8M 3 压盖 304 316 4 填料 PTFE RPTFE 5 止推垫片 PTFE RPTFE 6 球体 304 316 7 阀座 PTFE RPTFE 8 阀盖 WCB CF8 CF8M 9 螺栓 A2-70 304 10 螺母 A2-70 304 11 弹垫 304 主要尺寸 (mm)
尺寸 Φd L丝口 L对焊 H C ISO5211 1/2" DN15 15 70 72 39 9 F03/F04 3/4" DN20 20 80 80 47 9 F03/F04 1" DN25 25 87 90 56 11 F04/F05 1-1/4" DN32 32 102 103 62 11 F04/F05 1-1/2" DN40 38 112 112 74 14 F05/F07 2" DN50 49 130 138 82 14 F05/F07 2-1/2" DN65 65 170 180 17 F07/F10 3" DN80 78 186 205 17 F07/F10 4" DN100 98 225 252 17 F07/F10
